本技術涉及一種用于砂石廠水泥廠的水泥提升砂石提升機。斗式提升機是在一種封閉的機殼內通過牽引構件配備電機、減速機，帶動一系列料斗連續提升各種粉狀、粒狀或塊狀物料的輸送設備。在建筑行業中，提升機要用于砂石的的搬運，而在砂石的長時間搬運過程中，會造成提升皮帶的拉伸，進而導致提升皮帶被拉長，影響搬運效率。

技術實現要素：

    本技術針對現有技術的不足，提供一種砂石水泥提升機，能夠及時張緊提升皮帶，從而不影響砂石的繼續搬運。

    本技術是通過如下技術方案實現的，一種用于提升砂石的提升機，包括提升皮帶，所述提升皮帶內部設有與提升機箱體固接的支架，所述支架上轉動連接有第一齒輪，所述第一齒輪嚙合連接有橫向滑接在支架上的齒條，第一齒輪連接有驅動其旋轉的第一驅動裝置，所述齒條上轉動連接有可頂至提升皮帶的張緊輪。

    本技術在使用時，驅動第一驅動裝置帶動第一齒輪轉動，第一齒輪的轉動帶動齒條橫向移動，齒條的橫向移動帶動張緊輪頂置提升皮帶上，從而張緊提升皮帶，避免造成提升皮帶的拉伸，導致提升皮帶被拉長，影響搬運效率的情況出現。

    作為優選，所述第一齒輪的兩側均連接有齒條。本優選方案的設置，使兩條齒條的運動方向相反，可以同時從提升皮帶中間對環形提升皮帶內部的兩側進行對提升皮帶的張緊，提高張緊效率。

    作為優選，沿支架的高度方向均勻布置有若干第一齒輪。本優選方案設置若干第一齒輪，即設置若干齒條，即設置若干張緊輪，使在提升皮帶張緊的過程中，沿高度方向布置的張緊輪同時對提升皮帶張緊，避免當單個張緊輪進行張緊時，提升皮帶出現凸點，當料斗經過凸點時，會出現抖動，致使料斗內的砂石脫離料斗，從而影響砂石的正常提升。

    作為優化，所述齒條連接有滑接在支架上的張緊輪轉軸，所述張緊輪轉軸上通過軸承與張緊輪連接。本優化方案通過張緊輪轉軸滑接在支架上的設置，為張緊輪轉軸移動提供導向作用。

    作為優化，所述齒條通過彈簧與張緊輪轉軸連接。本優化方案通過彈簧的設置，使齒條在推動張緊輪轉軸移動時，給予張緊輪轉軸以緩沖作用，從而使張緊輪緩慢的張緊提升皮帶，避免張緊過快而造成張緊幅度過大的情況出現。

    作為優選，所述第一驅動裝置包括轉動連接在支架上的驅動軸，以及套接在驅動軸上的第二齒輪，所述第一齒輪也套接在驅動軸上，所述第二齒輪通過鏈條與電機的輸出軸連接。

    本優選方案在使用時，調節電機帶動鏈條運動，鏈條帶動第二齒輪轉動，第二齒輪的轉動帶動同軸的第一齒輪轉動，從而驅動齒條移動。

    作為優化，所述支架上固定有齒條套，所述齒條滑接在齒條套內。本優化方案通過齒條套的設置，起到保護齒條的作用；同時也起到給齒條導向的作用。

本技術的有益效果為：

    通過第一齒輪、齒條、張緊輪，以及第一驅動裝置的設置，能夠及時張緊被拉伸的提升皮帶，從而不影響砂石的持續搬運；通過運動方向相反的齒條設置，便于兩端同時張緊提升皮帶，提高張緊效率；通過彈簧的設置；起到緩沖的作用；通過齒條套的設置，起到給予齒條運動的導向作用。

砂石提升機附圖說明

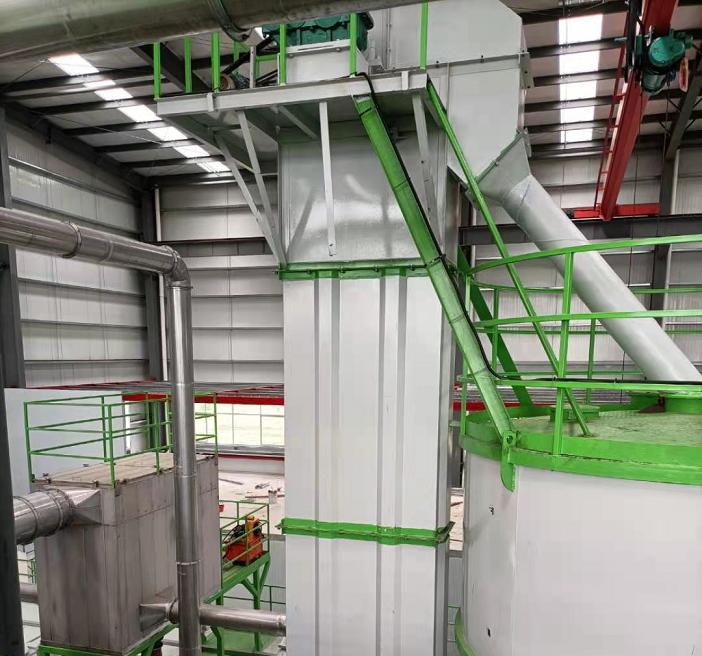

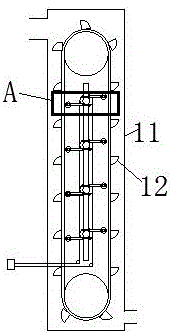

圖中所示：

1、提升皮帶，2、支架，3、第二齒輪，4、第一齒輪，5、齒條，6、齒條套，7、彈簧，8、張緊輪轉軸，9、張緊輪，10、鏈條，11、提升機箱體，12、料斗。

具體實施方式

    為能清楚說明本方案的技術特點，下面通過具體實施方式，對本方案進行闡述。

    參照附圖1-3，本技術一種用于提升砂石的提升機，包括提升機皮帶1，所述提升皮帶內部設有與提升機箱體11固接的支架2，所述支架2沿高度方向上轉動連接有若干驅動軸，驅動軸上套接有第一齒輪4和第二齒輪3，所述第二齒輪3上嚙合有鏈條10，鏈條10連接到電機的輸出軸上。

    第一齒輪4的兩側均嚙合有齒條5，所述齒條5外套接有固定在支架上的齒條套6，所述齒條5穿過齒條套6的一端固接有彈簧7，所述彈簧7遠離齒條的一端連接張緊輪轉軸8，所述張緊輪轉軸8沿齒條5運動方向滑接在支架2上，所述張緊輪轉軸8上還套接有通過軸承連接的張緊輪9，所述張緊輪9在齒條的推動下，可以頂至提升皮帶10上。

    本技術在使用時，調節電機運轉，電機輸出軸旋轉帶動鏈條10拉動第二齒輪3轉動，第二齒輪的轉動帶動第一齒輪4轉動，從而使位于第一齒輪4兩端的齒條5橫向運動，齒條5通過彈簧7推動張緊輪轉軸8橫向移動，然后張緊輪9頂至提升皮帶上，實現將提升皮帶向外張緊，從而及時的張緊提升皮帶，不影響砂石的繼續搬運，不影響生產的繼續。

張緊輪頂至提升皮帶上時，在提升皮帶的帶動下，持續的以張緊輪轉軸為軸心發生轉動。

    特別指出，當張緊輪張緊提升皮帶后，會使提升皮帶向提升機箱體的兩側擴張，而位于提升機提升皮帶上的料斗12與提升機箱體11的兩側之間仍然存在一定距離，并不會使料斗12與提升機箱體11碰觸，不會影響提升機的使用。

技術特征：

1.一種用于砂石提升機，包括提升皮帶（1），其特征在于：所述提升皮帶內部設有與提升機箱體（11）固接的支架（2），所述支架上轉動連接有第一齒輪（4），所述第一齒輪（4）嚙合連接有橫向滑接在支架（2）上的齒條（5），第一齒輪（4）連接有驅動其旋轉的第一驅動裝置，所述齒條（5）上轉動連接有可頂至提升皮帶的張緊輪（9）。

2.根據實用要求1所述的一種砂石提升機，其特征在于：所述第一齒輪（4）的兩側均連接有齒條（5）。

3.根據實用要求2所述的一種砂石提升機，其特征在于：沿支架（2）的高度方向均勻布置有若干第一齒輪（4）。

4.根據實用要求3所述的一種砂石提升機，其特征在于：所述齒條連接有滑接在支架上的張緊輪轉軸（8），所述張緊輪轉軸上通過軸承與張緊輪（9）連接。

5.根據實用要求4所述的一種砂石提升機，其特征在于：所述齒條通過彈簧（7）與張緊輪轉軸（8）連接。

6.根據實用要求1所述的一種砂石提升機，其特征在于：所述第一驅動裝置包括轉動連接在支架上的驅動軸，以及套接在驅動軸上的第二齒輪（3），所述第一齒輪也套接在驅動軸上，所述第二齒輪（3）通過鏈條（10）與電機的輸出軸連接。

7.根據實用要求1所述的一種用于砂石提升機，其特征在于：所述支架上固定有齒條套（6），所述齒條滑接在齒條套內。

技術總結

    本技術涉及一種砂石提升機，包括提升皮帶，所述提升皮帶內部設有與提升機箱體固接的支架，所述支架上轉動連接第一齒輪，所述第一齒輪嚙合連接有橫向滑接在支架上的齒條，第一齒輪連接有驅動其旋轉的第一驅動裝置，所述齒條上轉動連接有可頂至提升皮帶的張緊輪。本技術通過第一齒輪、齒條、張緊輪，以及第一驅動裝置的設置，能夠及時張緊被拉伸的提升皮帶，從而不影響砂石的持續搬運；通過運動方向相反的齒條設置，便于兩端同時張緊提升皮帶，提高張緊效率；通過彈簧的設置；起到緩沖的作用；通過齒條套的設置，起到給予齒條運動的導向作用。
